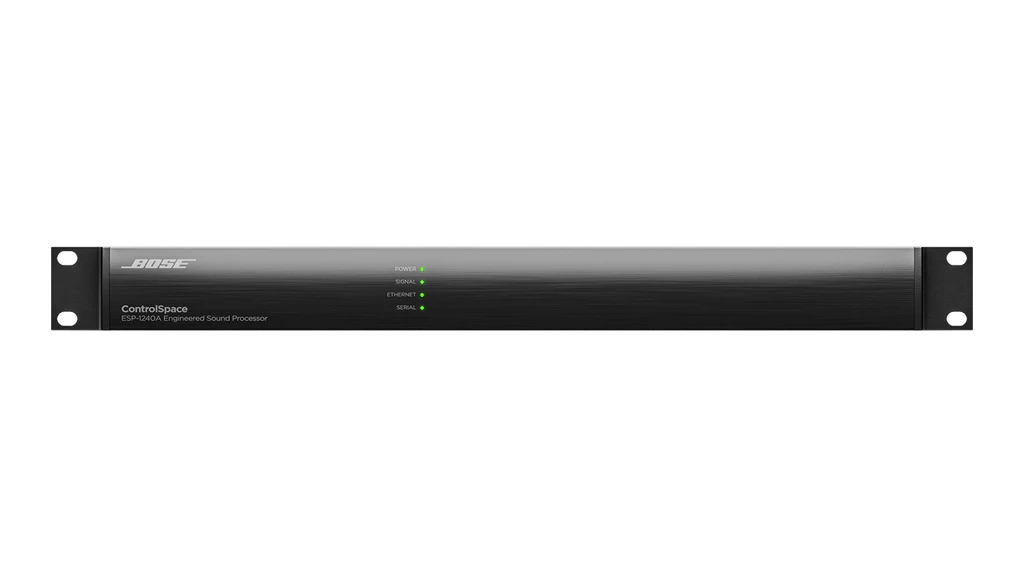

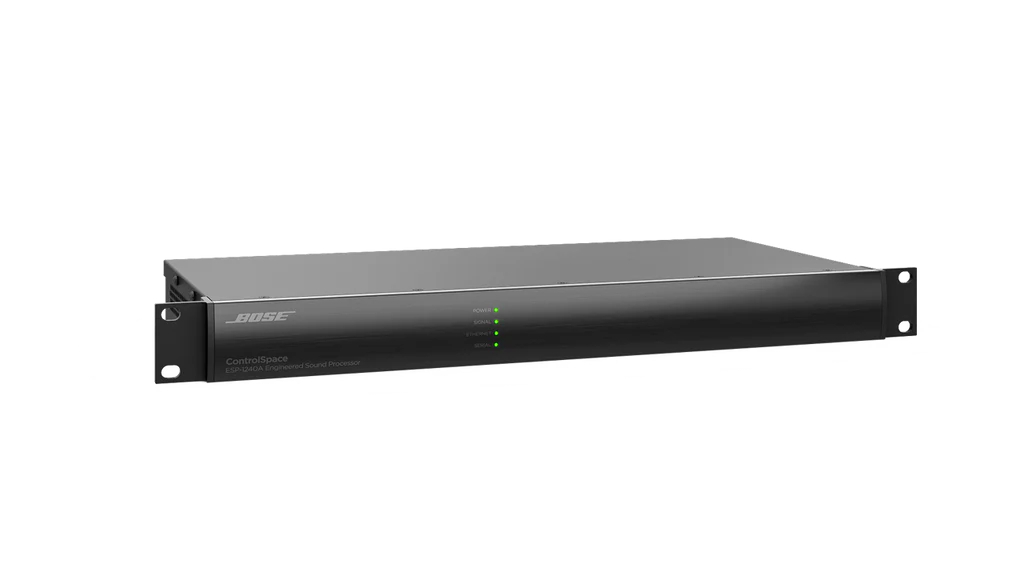

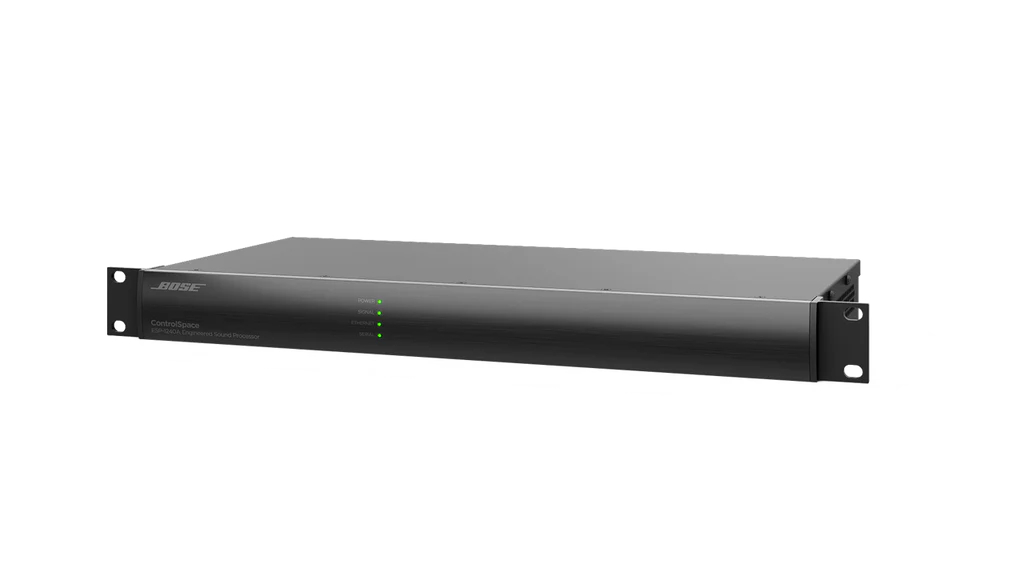

Bose ControlSpace ESP-1240A

• DSP INTEGRADO
• Processador de sinais/CPU DSP de vírgula fixa/floatante de 32 bits + ARM, 456 MHz
• Cálculo máximo 3,6 GIPS / 2,7 GFLOPS
• Atraso 43 s
• Latência de áudio 860 μs (entrada analógica para saída analógica)
• Conversores A/D e D/A de 24 bits
• Taxa de amostragem 48 kHz
• Resposta de frequência 20 Hz - 20 kHz (+0,3 dB/-0,1 dB)
• THD+N < 0,002 % a +4 dBu (ponderação A/20 Hz - 20 kHz)
• Separação de canais (diafonia) < -105 dB a +4 dBu de nível de entrada e saída, 1 kHz
• Gama dinâmica > 115 dB com ponderação A 20 Hz - 20 kHz, passagem analógica
• Canais de entrada 12 analógicos (balanceados, nível de microfone/linha)
• Conectores, entrada 3,81 mm Phoenix Contact®, 6 pinos
• Impedância de entrada 12 kΩ a 1 kHz (com ou sem alimentação fantasma ativa)
• Nível máximo de entrada +24 dBu
• Ruído de entrada equivalente <-119 dBu (22 - 20 kHz, entrada de 150 Ω, ganho de 64 dB)
• Alimentação fantasma +48 VCC, 10 mA, selecionável por entrada
• Definições de pré-ganho 0/14/24/32/44/54/64 dB
• SAÍDAS DE ÁUDIO
• Canais de saída 4 analógicos (equilibrados, nível de linha), 8 AmpLink
• Conectores, saída Contacto Phoenix de 3,81 mm, 6 pinos (analógico), AmpLink RJ-45
• Impedância de saída 66 Ω
• Nível máximo de saída +24 dBu
• Entradas (Controlo) 5 entradas analógicas ou digitais, resistência pull-up interna de 2 kΩ a 5 V, Contacto Phoenix de 3,81 mm, 6 pinos
• Intervalo de tensão de entrada analógica 0 V a 3,3 V (máximo 5 V)
• Gama de tensões de entrada digital 0 V a 3,3 V (tensão de limiar = 1,6 V)
• Saídas (Controlo) 5 saídas digitais, Contacto Phoenix de 3,81 mm, 6 pinos
• Tensão de saída Alta: 8 V (circuito aberto), 2,5 V @ 10 mA; Baixa: < 1 V @ 100 mA, push-pull
• Corrente de saída Fonte de 10 mA, dissipador de 100 mA (tensão de alimentação externa máxima de 24 VCC)
• Indicadores LED de estado Alimentação/Estado, Sinal, Ethernet, Série (RS-232 + CC-16)
• Indicação do sinal de áudio Verde (-60 a -20 dBFS), Amarelo (-20 a -2 dBFS), Vermelho (-2 a 0 dBFS)
• Tensão de rede 85 VAC-264 VAC 50/60 Hz
• Consumo de energia CA < 37 VA típico, em todas as tensões de rede
• Conector de rede IEC 60320-C14 (entrada)
• Dissipação de energia 22 W (75 BTU/hr, 19 kcal/hr)
• Dimensões 1,7“ A x 19,0” L x 8,5” P (44 mm x 483 mm x 215 mm)
• Peso líquido 2,6 kg (5,8 lb)
• Temperatura de funcionamento 32ºF - 104ºF (0ºC - 40ºC)
• Sistema de arrefecimento ativo, ventilação lateral
• Software de configuração do PC Software ControlSpace Designer
• Controlo de rede Ethernet (RJ-45), 100Mb
• Portas de comunicação RS-232 (DB9M, DTE), Bose CC-16 (Contacto Phoenix de 3,81 mm, 3 pinos)

O Bose ControlSpace ESP-1240A é um processador de som concebido com as caraterísticas de um DSP de arquitetura aberta. Este Bose ControlSpace ESP-1240A foi concebido para uma grande variedade de aplicações - desde pequenos projectos autónomos a grandes sistemas em rede. O Bose ControlSpace ESP-1240A possui uma E/S de áudio analógica 12X4, uma saída Bose AmpLink e processamento avançado de sinal digital com conversão de áudio de 48 kHz/24 bits. Além disso, o Bose ControlSpace ESP-1240A foi concebido para um desempenho preciso e possui também caraterísticas de funcionamento de baixa latência e ruído ultra-baixo.

Além disso, o Bose ControlSpace ESP-1240A tem uma conetividade integrada que inclui uma Ethernet no painel traseiro para configuração e controlo, série RS-232, cinco entradas de controlo, cinco saídas de controlo e uma porta Bose AmpLink de 8 canais para enviar áudio digital para amplificadores Bose. O Bose ControlSpace ESP-1240A também suporta a integração com sistemas de controlo padrão da indústria, como o Creston e o AMX, e pode ser utilizado com qualquer uma das opções de controlo do utilizador final Bose Professional compatíveis, como os controladores de zona ControlCenter e o ControlSpace Remote preparado para dispositivos móveis.

Configure e controle o Bose ControlSpace ESP-1240A usando o software Bose ControlSpace Designer, onde um grande conjunto de módulos de processamento de sinais, como misturadores automáticos de microfone, equalizadores gráficos e paramétricos multibanda, bibliotecas de altifalantes Bose, geradores de sinais, routers, misturadores, AGCs, duckers, gates, compressores, selectores de fontes e atrasos oferecem um elevado nível de funcionalidade para aplicações de áudio instaladas em geral. Programe visualmente os controlos do utilizador final e os eventos de automatização com menos complicações e um funcionamento mais previsível no local. Com o software ControlSpace Designer, todo um sistema de áudio com vários componentes pode ser configurado, monitorizado e afinado ao vivo para criar soluções de áudio e controlo personalizadas que poupam tempo de conceção e oferecem uma flexibilidade extraordinária para melhor satisfazer as necessidades do cliente.

Principais caraterísticas do Bose ControlSpace ESP-1240A

O circuito analógico de alta qualidade oferece E/S de nível de microfone e de linha, funciona com ruído ultra-baixo e gama dinâmica de 115 dB
O processamento avançado de sinal digital suporta áudio a uma taxa de amostragem de 48 kHz/24 bits, utiliza um DSP de arquitetura aberta de ponto flutuante e funciona com latências baixas para precisão do sistema de som
A ligação AmpLink integrada utiliza cabos CAT 5 padrão para enviar até 8 canais de áudio digital não comprimido de baixa latência para amplificadores Bose compatíveis
O software Bose ControlSpace Designer permite um vasto conjunto de módulos de processamento de sinal, como mistura automática de microfone, equalizadores gráficos e paramétricos multibanda, bibliotecas de altifalantes Bose, geradores de sinal, routers, misturadores, AGCs, duckers, gates, compressores, selectores de fonte e atrasos
Uma variedade de opções de controlo: Os produtos ControlSpace ESP são compatíveis com os controladores programáveis Bose CC-64 e CC-16, controladores de zona ControlCenter e clientes ControlSpace Remote
Suporta sistemas de controlo padrão da indústria utilizando um protocolo de série abrangente através de portas RS-232 e Ethernet integradas, com controladores disponíveis para sistemas baseados em AMX e Crestron
APLICAÇÕES

Auditórios
Locais de culto
Resorts e locais de hospitalidade
Lojas de retalho
Instituições de ensino
